Недавно вешал себе умные шторы. Они у меня длинной 6 метров 60 сантиметров. Пришли они мне двумя кусками по 330см. Такие длинные, что в Машину не влезли, я их с пункта выдачи СДЭК пешком нёс домой, а потом еще оказалось, что в грузовой лифт не влезают. Пришлось по лестнице их корячить – там впритирочку но проходили.
И вот когда я их стал собирать – то понял, что конструкция то довольно простая и раньше мне казалось это все чем-то непонятный и как их собирать было не понятно. А там всего несколько позиций из которых он (карниз) собирается.
По этому и родилась эта статья. Решил в ней описать из чего состоит вообще этот умный карниз – чтоб понимать как его самому собрать.
Типы карнизов для штор:

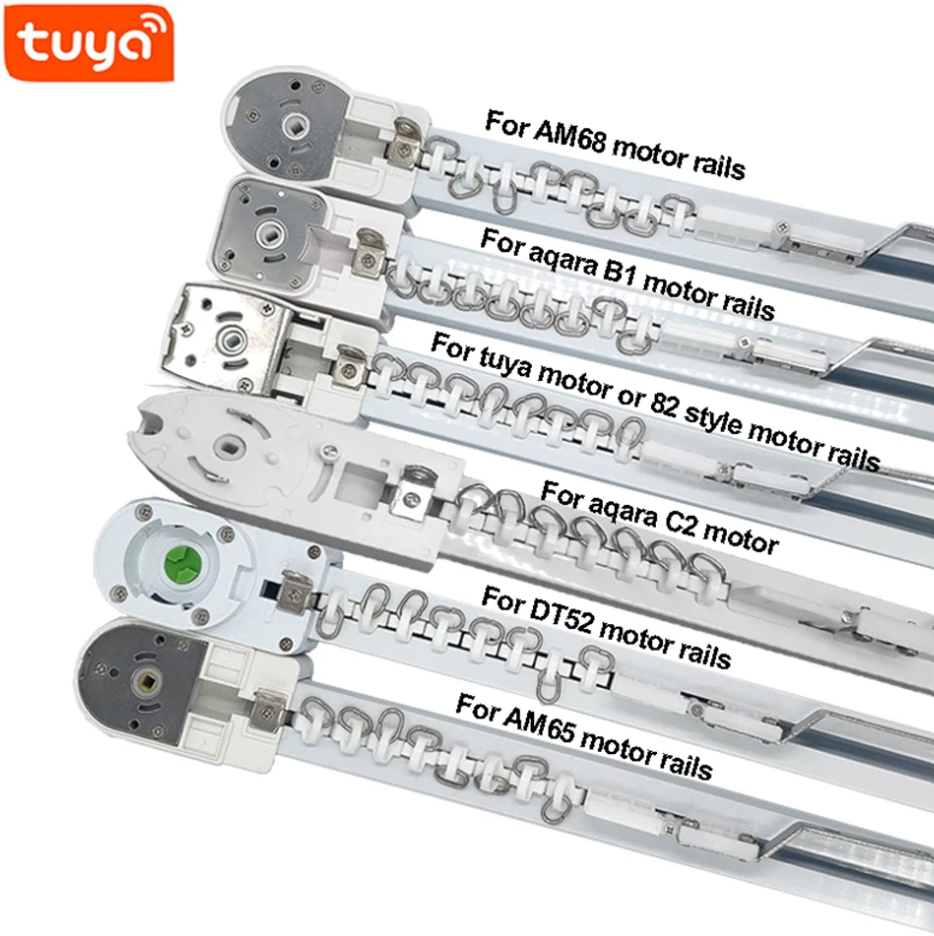

Типов карнизов для штор на Aliexpress 6 штук. Выглядят они таким образом:
Из этих видов штор давайте разберём один, это Tuya. Мне кажется Tuya самые распространённые. Эти Tuya так-же называются на просторах Aliexpress как Dooya S rail и Somfy.
Я почти все отдельно запчасти нашёл для карниза, за исключением самого профиля. Почему-то профиль найти не удалось.
Но вот в моём случае например сейчас карниз 660см и я когда-то буду съезжать с этой квартиры и утащу карниз с собой. Тогда я его смогу распилить как мне нужно и сделать из одной, две. Так как остальные детали я на Aliexpress смогу купить.
И так, из чего состоит карниз:

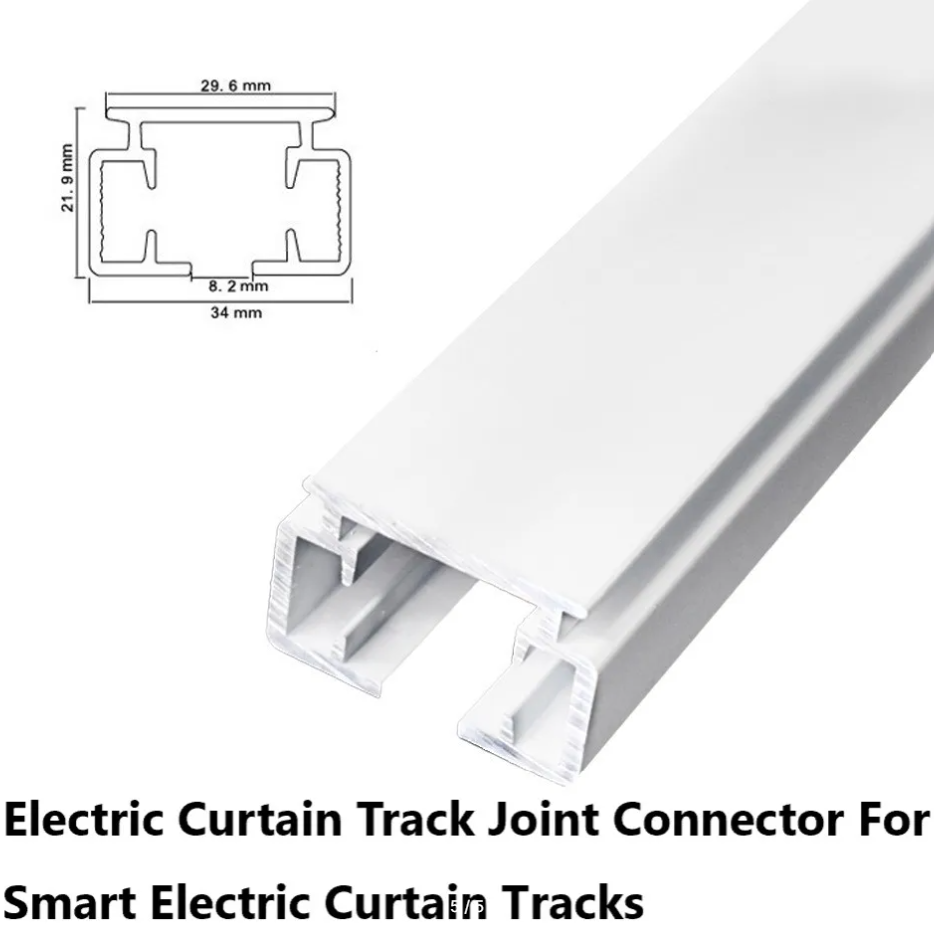

Профиль:
Из профиля как я уже и сказал. Этот профиль у всех карнизов (которые перечислены выше) разный. В нашем случае это Dooya и выглядит он вот так:
Направляющие:
Этот профиль можно соединять разной длинны. Для этого существуют специальные направляющие. 330см длинну которую я получил с Alliepxress не присылают. Обычно они режут метровыми кусками и просто кладут еще эти направляющие для скрепления.
Направляющие никак не мешают роликам кататься, по этому можно действительно собирать их так любой длинны.

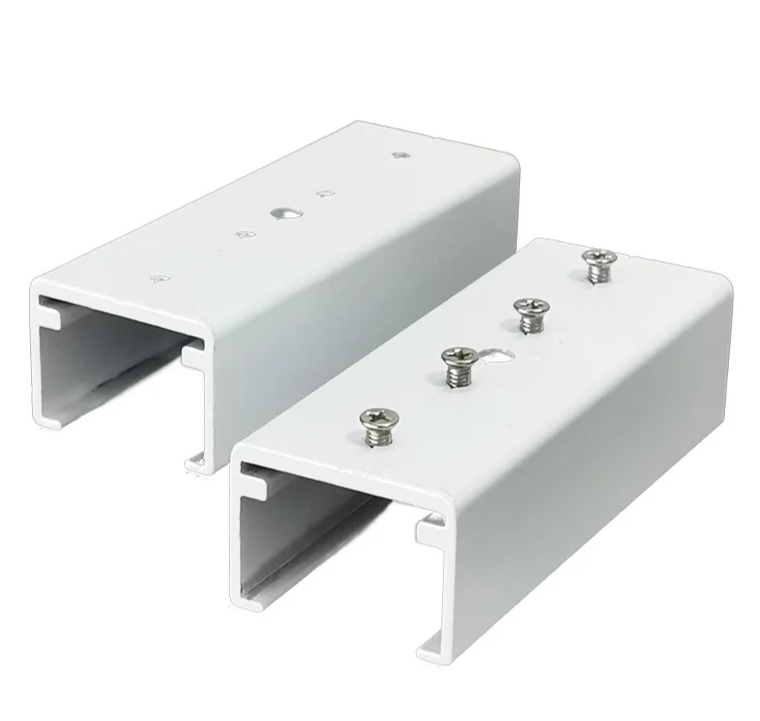

Сами направляющие выглядят так:

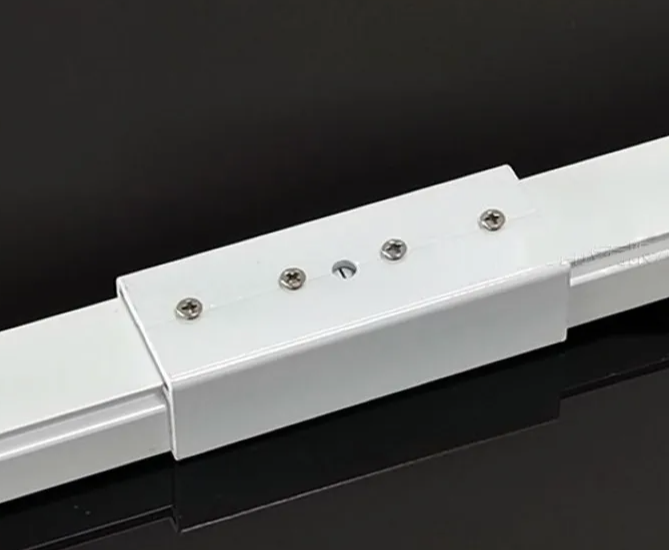

И когда соединяем 2 куска профиля, все это начинает выглядеть вот так:
Сами соединители эти можно найти тут: https://alli.pub/77il4s?erid=2SDnjdyrNG5
Соединители угловые:
Так-же эти карнизы можно загибать, даже под 90 градусов. Это делается с помощью специальных соединительных кронштейнов.

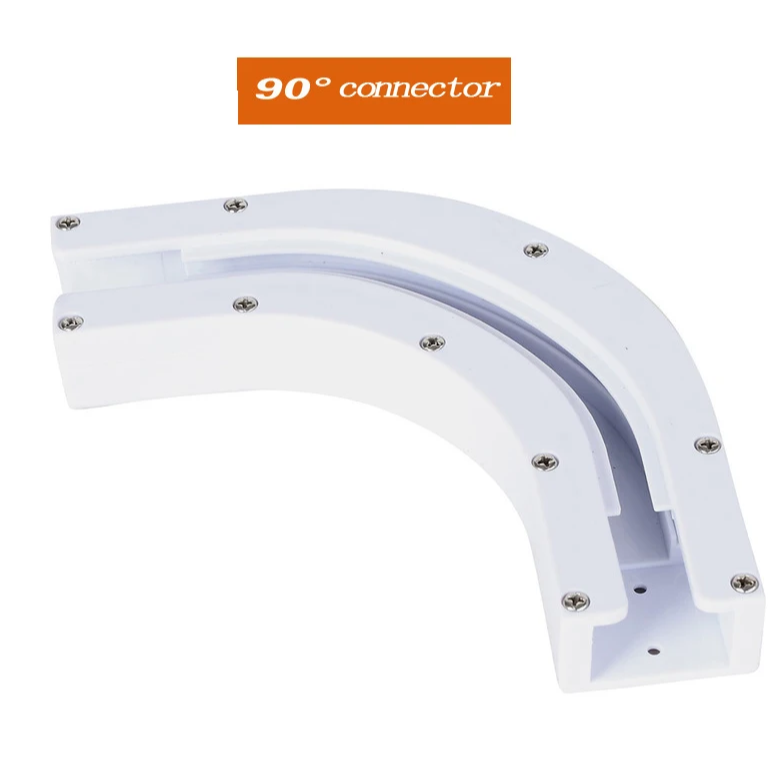

Есть на 135 градусов изгибом и 90 градусов. И выглядят они вот так:

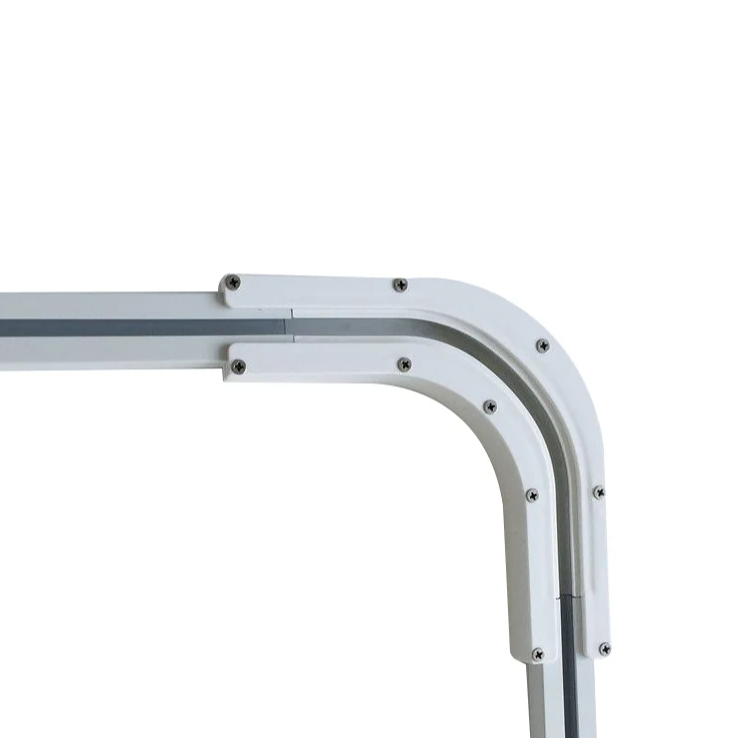

Когда соединяем 2 куска профиля, выглядит это все вот так:
Эти изгибы можно найти тут: https://alli.pub/77ilcd?erid=2SDnjdhZB89

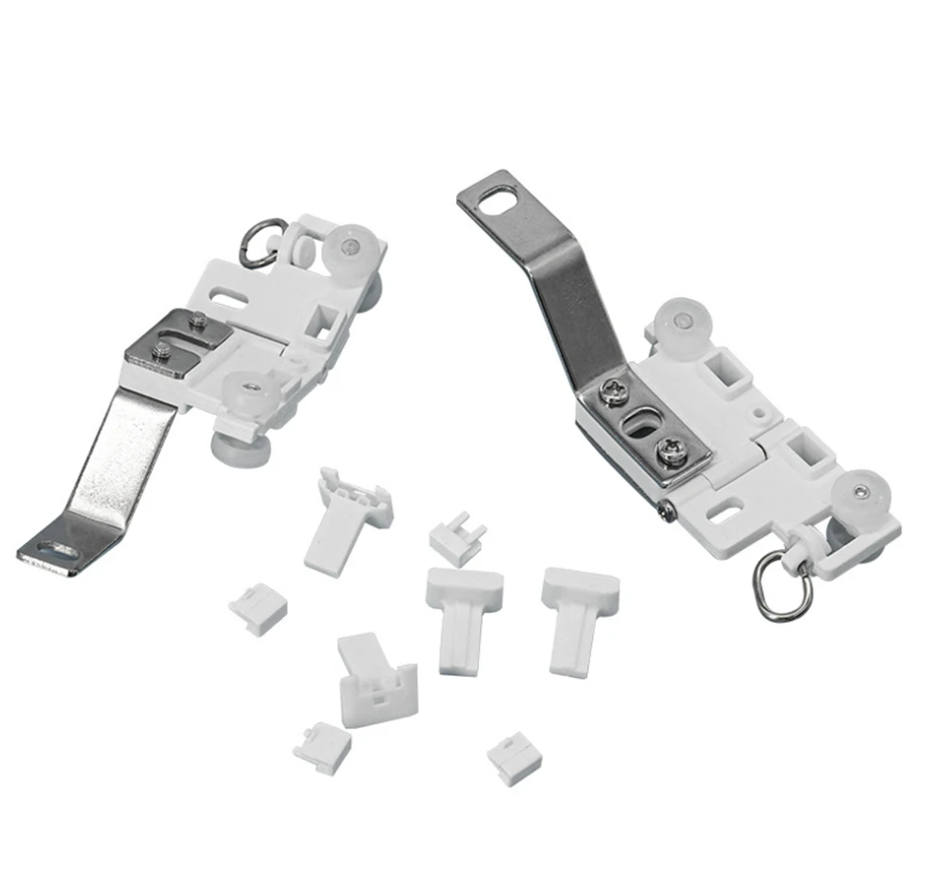

Шкив для штор:
Этот шкив цепляется одной частью за ремень, а за вторую часть цепляется сама штора. И грубо говоря этот шкив и тянет штору, давая ей открываться и закрываться.
Выглядит шкив вот так:
Найти его можно тут: https://alli.pub/77ilnn?erid=2SDnjc4hK1o

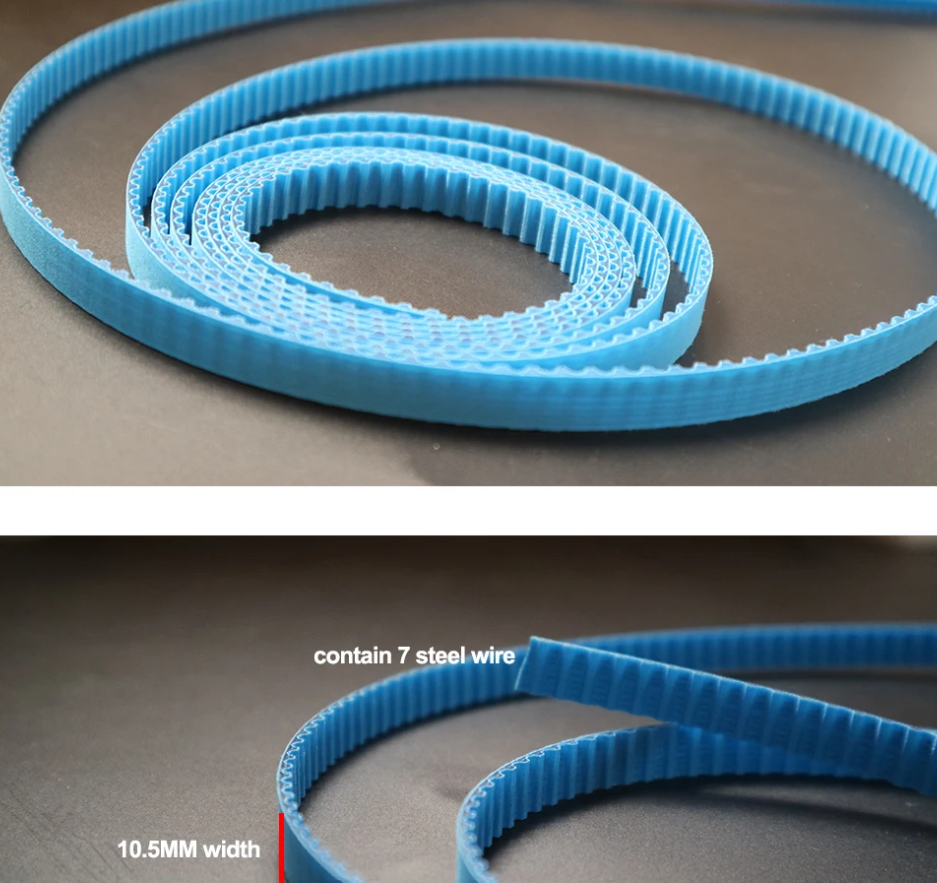

Ремень:
Следующая часть – это ремень. Если например мы можем укоротить всегда профиль, то вот ремень не всегда получится. По этому запасной ремень, который можно всегда нарезать нужной длинны – это полезная вещь.

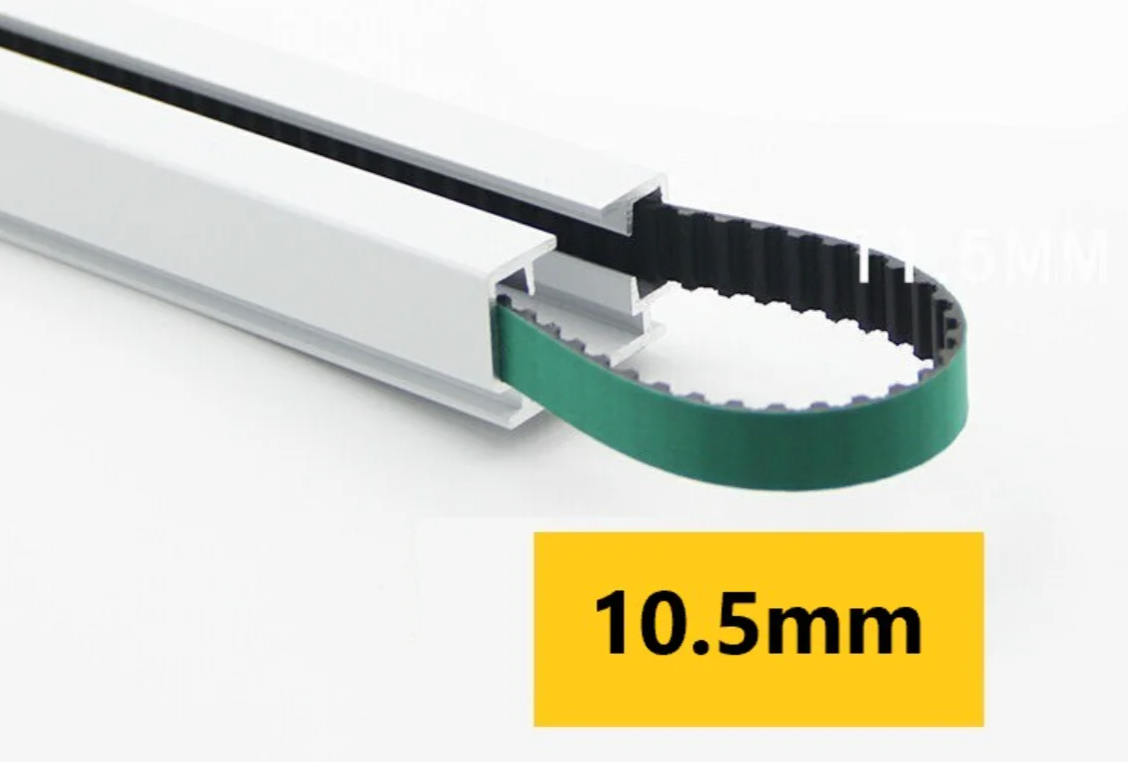

Ремень под Dooya S rail идёт 10.5мм в высоту. Выглядит он вот так:
Ну и загоняется он в профиль вот так:
Ремень можно найти тут: https://alli.pub/77ilrj?erid=2SDnjdSkyiM

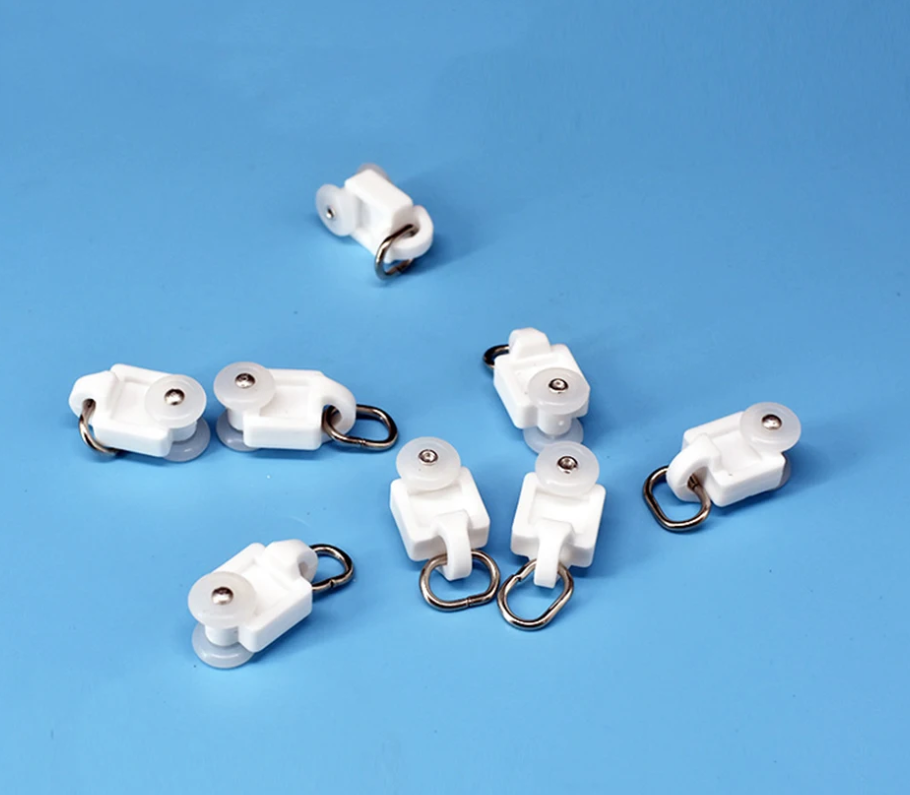

Бегунки:
Бегунки эти на колёсиках. Очень плавно и бесшумно катаются. Тут шум только мотор издаёт. На эти бегунки навешивается штора.
На штору длинной 2 метра уходит порядка 20 бегунков. Но возможно можно и реже их накидывать.
Выглядят они вот так:
И найти их можно тут: https://alli.pub/77ilwz?erid=2SDnjeithHX
Привод для штор:
К этой штуке цепляется сам мотор, а внутри шестерня которая тянет ремень и вся конструкция начинает ездить открывая-закрывая шторы.
Эти приводы ставятся на концах профиля и мотор можно подключать с разной стороны.

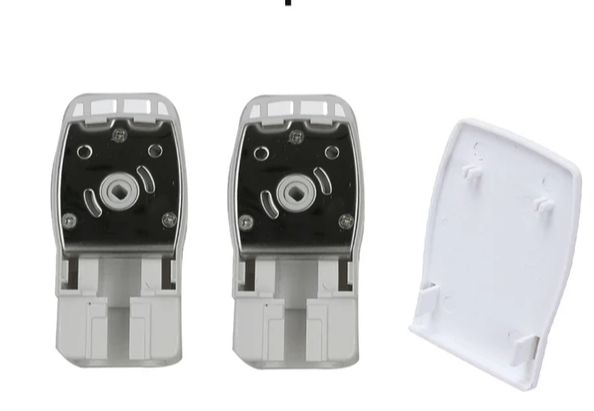

Выглядит он вот так:
И найти его можно тут: https://alli.pub/77im8u?erid=2SDnjeBmxp5
Мотор для штор:
Конечно к приводу который описал выше, нужен двигатель. Двигатели бывают wifi и zigbee. Так-же бывают аккумуляторные и с питанием 220. Мне кажется все-же лучше питание подвести и питать от 220 вольт, чем периодически её заряжать.

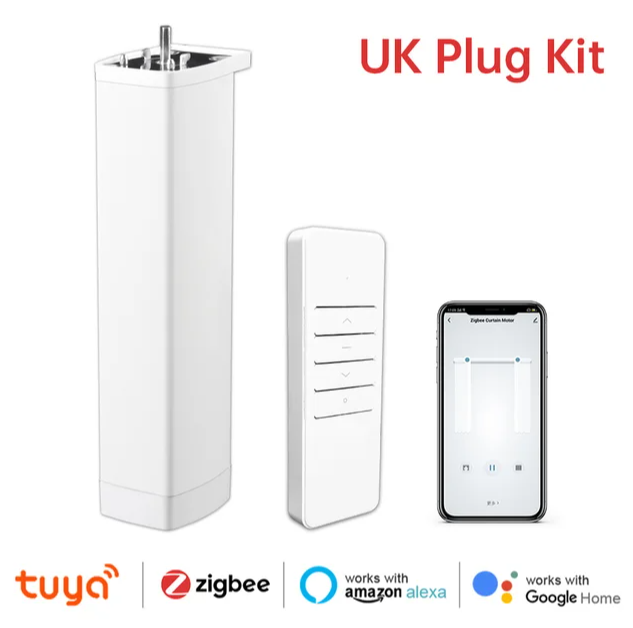

Выглядит вот так:
Найти двигатель можно тут: https://alli.pub/77img8?erid=2SDnjemtMFs
Крепление для карниза:
Осталось теперь как-то крепить этот карниз. Есть 2 варианта крепления. На потолок и на стену.

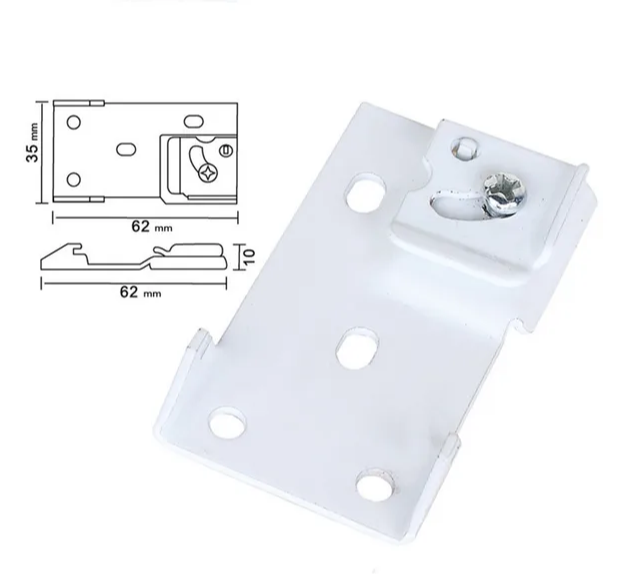

Потолочное крепление выглядит таким образом:
Крепится всего на 1 болт на стену. Вполне себе удобно крепить профиль на неё.
Найти такое крепление можно тут: https://alli.pub/77imj5?erid=2SDnjcDeG3F

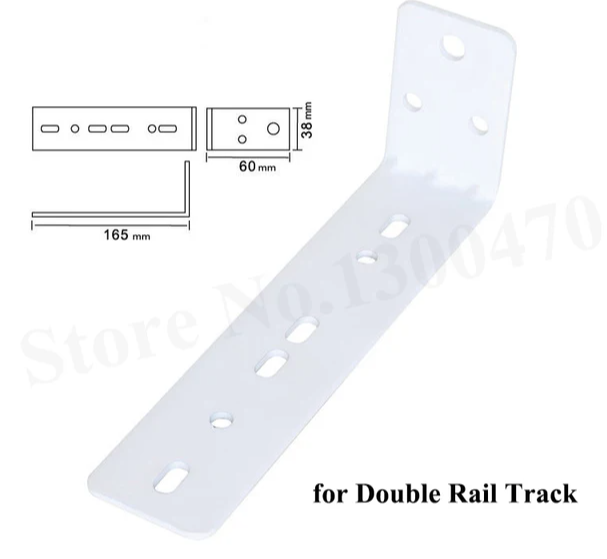

А если на стену крепить, то это крепление нужно и еще вот такие уголки:
Которые можно найти тут: https://alli.pub/77imkb?erid=2SDnjdrXU5K
По сути все. Из этих элементов вполне можно собрать свой собственный карниз – если найти профиль. Но мне кажется готовый вариант не сильно то и дороже получается. Если не дешевле.

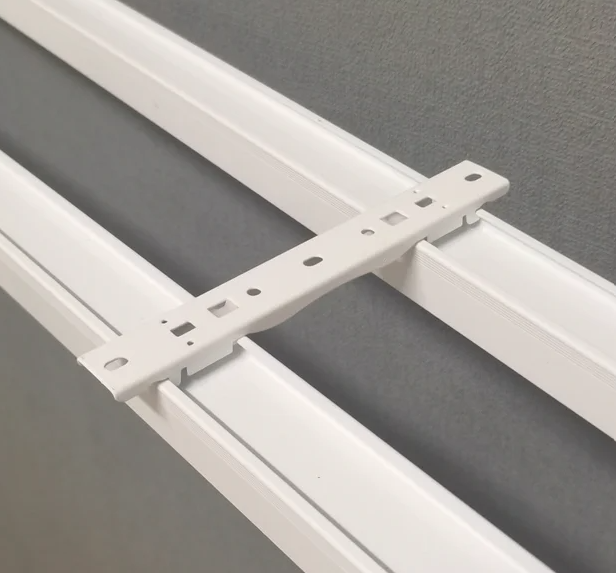

Крепление для двух карнизов:
Еще бонусом оставлю крепление, чтоб 2 профиля в ряд соединить. Для 2х рядом штор: https://alli.pub/77imol?erid=2SDnjc7iysj
Который выглядит вот так:
